Điều khiển thiết bị từ xa bằng hồng ngoại (PT2248&2249)

Đây là bài viết ứng dụng của: Mai Thanh Ân

Trong nhiều ứng dụng điều khiển thiết bị điện thì điều khiển từ xa là cái mà người ta hay dùng nhất trong hiện nay bởi vì tính linh hoạt và tiện của nó! Điều khiển từ xa chúng ta nhìn thấy nhiều nhất là cái điều khiển từ xa của tivi bây giờ chúng ta muốn nó điều khiển các thiết bị khác như là đèn, quạt, mợ-tơ bơm nước, TV… bằng sóng hồng ngoại thì cái này không khác mấy so với cái điều khiển tivi của chúng ta nhưng chúng ta phải cách ly được phần điều khiển và công suất! Với bài viết này sẽ hướng dẫn và đi sâu vào thiết kế mạch điều khiển các thiết bị gia dụng bằng sóng hồng ngoại thông qua việc sử dụng 1 đôi PT2249 và PT2249

I : Một số khái niệm chúng ta cần biết đến
1) Ánh sáng hồng ngoại
Ánh sáng hồng ngoại (tia hồng ngoại) là ánh sáng không thể nhìn thấy được bằng mắt thường, có bước sóng khoảng từ 0.86μm đến 0.98μm. Tia hồng ngoại có vận tốc truyền bằng vận tốc ánh sáng.
Tia hồng ngoại có thể truyền đi được nhiều kênh tín hiệu. Nó được ứng dụng rộng rãi trong công nghiệp. Lượng thông tin có thể đạt 3 mega bit /s. Lượng thông tin được truyền đi với ánh sáng hồng ngoại lớn gấp nhiều lần so với song điện từ mà người ta vẫn dùng.
Tia hồng ngoại dễ bị hấp thụ, khả năng xuyên thấu kém. Trong điều khiển từ xa bằng tia hồng ngoại, chùm tia hồng ngoại phát đi hẹp, có hướng, do đó khi thu phải đúng hướng.
Sóng hồng ngoại có những đặc tính quan trọng giống như ánh sáng ( sự hội tụ qua thấu kính, tiêu cự …). Ánh sáng thường và ánh sáng hồng ngoại khác nhau rất rõ trong sự xuyên suốt qua vật chất.
Có những vật chất ta thấy nó dưới một màu xám đục nhưng với ánh sáng hồng ngoại nó trở nên xuyên suốt. Vì vật liệu bán dẫn “trong suốt” đối với ánh sáng hồng ngoại, tia hồng ngoại không bị yếu đi khi nó vượt qua các lớp bán dẫn để đi ra ngoài.

2) Nguyên lý thu phát hồng ngoại
Việc thu hoặc phát bức xạ hồng ngoại bằng nhiều phương tiện khác nhau, có thể nhận tia hồng ngoại từ ánh sáng mặt trời. Nhiều thứ có thể phát tia hồng ngoại như: lò bức xạ, lò điện, đèn, cơ thể người,… Để có thể truyền tia hồng ngoại tốt phải tránh xung nhiễu bắt buộc phải dùng mã phát và nhận ổn định để xác định xem đó là xung truyền hay nhiễu.Tần số làm việc tốt nhất từ 30 KHz đến 60 KHz, nhưng thường sử dụng khoảng 36 KHz. Ánh sáng hồng ngoại truyền 36 lần/1s khi truyền mức 0 hay mức .
Dùng tần số 36 KHz để truyền tín hiệu hồng ngoại thì dễ, nhưng khó thu và giải mã phải sử dụng bộ lọc để tín hiệu ngõ ra là xung vuông, nếu ngõ ra có xung nghĩa là đã nhận được tín hiệu ở ngõ vào.
a) Phần phát
Sơ đồ khối chức năng


-Khối chọn chức năng và khối mã hóa: Khi người sử dụng bấm vào các phím chức năng để phát lệnh yêu cầu của mình, mổĩ phím chức năng tương ứng với một số thập phân. Mạch mã hóa sẽ chuyển đổi thành mã nhị phân tương ứng dưới dạng mã lệnh tín hiệu số gồm các bít 0 và 1. Số bit trong mã lệnh nhị phân có thể là 4 bit hay 8 bit… tùy theo số lượng các phím chức năng nhiều hay ít.
-Khối dao động có điều kiện: Khi nhấn 1 phím chức năng thì dồng thời khởi động mạch dao động tạo xung đồng hồ, tần số xung đồng hồ xác định thời gian chuẩn của mỗi bit.
-Khối chốt dữ liệu và khối chuyển đổi song song ra nối tiếp: Mã nhị phân tại mạch mã hóa sẽ được chốt để đưa vào mạch chuyển đổi dữ liệu song song ra nối tiếp. Mạch chuyển đổi dữ liệu song song ra nối tiếp được điều khiển bởi xung đồng hồ và mạch định thời nhằm đảm bảo kết thúc đúng lúc việc chuyển đổi đủ số bit của một mã lệnh.
-Khối điều chế và phát FM: mã lệnh dưới dạng nối tiếp sẽ được đưa qua mạch điều chế và phát FM để ghép mã lệnh vào sóng mang có tần số 38Khz đến 100Khz, nhờ sóng mang cao tần tín hiệu được truyền đi xa hơn, nghĩa là tăng cự ly phát.
-Khối thiết bị phát : là một LED hồng ngoại. Khi mã lệnh có giá trị bit
=’1’ thì LED phát hồng ngoại trong khoảng thời gian T của bit đó. Khi mã lệnh có giá trị bit=’0’ thì LED không sáng. Do đó bên thu không nhận được tín hiệu xem như bit = ‘0’ .
b) Phần thu
Sơ đồ khối chức năng


- Khối thiết bị thu: Tia hồng ngoại từ phần phát được tiếp nhận bởi LED thu hồng ngoại hay các linh kiện quang khác.
- Khối khuếch đại và Tách sóng: trước tiên khuếch đại tính hiệu nhận rồi
đưa qua mạch tách sóng nhằm triệt tiêu sóng mang và tách lấy dữ liệu cần thiết là mã lệnh.
- Khối chuyển đổi nối tiếp sang song song và Khối giải mã: mã lệnh
được đưa vào mạch chuyển đổi nối tiếp sang song song và đưa tiếp qua khối giải mã ra thành số thập phân tương ứng dưới dạng một xung kích tại ngõ ra tương ứng để kích mở mạch điều khiển.
- Tần số sóng mang còn được dùng để so pha với tần số dao động bên
phần thu giúp cho mạch thu phát hoạt động đồng bộ, đảm bảo cho mạch tách sóng và mạch chuyển đổi nối tiếp sang song song hoạt động chính xác
II ) Tổng quan linh kiện chính sử dụng trong mạch
1) IC phát tín hiệu hồng ngoại PT2248
Đây là một bộ truyền phát tia hồng ngoại ứng dụng bởi công nghệ CMOS. PT2249 kết hợp với PT2248 tạo ra 10 chức năng.Với cách tổ hợp như vậy, có thể dùng cho nhiều loại thiết bị từ xa.
Đặc tính :
- Được sản xuất theo công nghệ CMOS
- Tiêu thụ công suất thấp
- Vùng điện áp hoạt động: 2.2V-5V
- Sử dụng được nhiều phím
- Ít thành phần ngoài
Ứng dụng:
- Bộ phát hồng ngoại dung trong các thiết bị điện tử như:
Television, Video Cassette Recode

ĐỐI VỚI IC PT 2248
Chân 1 (Vss): là chân mass được nối với cực âm của nguồn điện.
Chân 2 và 3: là hai đầu để nối với thạch anh bên ngoài cho bộ tạo dao
động ở bên trong IC.
Chân 4 – 9 (K1 - K6): là đầu của tín hiệu bàn phím kiểu ma trận, các chân từ K1 đến K6 kết hợp với các chân 10 đến 12 (T1 – T3) để tạo thành ma trận 18 phím.
Chân 13 ( CODE ): là chân mã số dùng để kết hợp với các ch
để tạo ra tổ hợp mã hệ thống giữa phần phát và phần thu.
Chân 14 (TEST): là chân dùng để kiểm tra mã của phần phát,
khi không sử dụng có thể bỏ trống.
Chân 15 ( TXout): là đầu ra của tín hiệu đã được điều chế FM.
Chân 16 ( Vcc): là chân cấp nguồn dương


Bộ tạo dao động và bộ phân tần: Để có thể phát được đi xa, ta cần có
xung có tần số 38Khz ở nơi nhận nhưng trên thị trường khó tìm được thạcđúng tần số nên ta chọn tần số của thạch anh là 455Khz cho bộ tạo dao độn đó tần số sẽ được đưa qua bộ phân tần để chia nó ra thành 12 lần.
Mạch điện phím vào: Có tổng cộng 18 phím được nối tới các chân K1 –
K6 và mạch hoạt động thời gian T1 – T3 để tạo ra bàn phím ma trận (6*3).


- Phím 1 – 6: là những phím cho ra tín hiệu liên tục khi ấn giữ.
- Phím 7 – 18: là những phím cho ra những tín hiệu không liên tục. Tín
hiệu sẽ bị mất ngay khi nhấn vào cho dù có giữ phím.
Mạch hoạt động tín hiệu thời gian - Mạch phát sinh tín hiệu:
- Lệnh truyền: gồm một từ lệnh được tạo bởi 3 bit mã người dùng, 1 bit mã liên tục, 2 bit mã không liên tục và 6 bit mã ngõ vào. Vậy, nó có 12 bit mã.Trong đó, 3 bit mã người dùng được tạo như sau:
Dữ liệu của 3 bit mã T1, T2, T3 sẽ là “1” nếu 1 diode được nối giữa
chân CODE và chân Tn (n = 1-3); và là “0” khi không nối diode.
Vì IC thu PT2249, chỉ có 2 bit mã (CODE 2, CODE 3), nên chân
T1 của PT2249 sẽ luôn ở mức “1”.


o C1,C2,C3 : mã người dùng
o H : mã tín hiệu liên tục
o S1,S2 : mã tín hiệu không liên tục
o D1- D6 : mã ngõ vào
Dạng sóng truyền :


Khi nhấn bất kỳ 1 phím không liên tục, tín hiệu không liên tục chỉ truyền 2 từ lệnh đến ngõ ra.
o Tín hiệu liên tục :

- Khi nhấn bất kỳ một phím liên tục , tín hiệu liên tục sẽ lặp lại chu kỳ s
khi truyền 2 từ lệnh và thời gian dừng cho đến khi phím không được nhấn nữa
- Một vài tham số quan trọng:


2) IC thu tín hiệu và mã hóa hồng ngoại PT2249
- PT2249 cũng được chế tạo bởi công nghệ CMOS . Nó có thể điều khiển tối đa 10 thiết bị.
* Đặc tính :
+ Tiêu tán công suất thấp
+ Khả năng chống nhiễu rất cao
+ Nhận được đồng thời 5 chức năng từ IC phát PT2249
+ Cung cấp bộ tạo dao động RC
+ Bộ lọc số và Bộ kiểm tra mã ngăn ngừa sự tác động từ những nguồn sáng khác nhau như đèn PL . Do đó không ảnh hưởng đến độ nhạy của mắt thu.
* Sơ đồ chân của PT2249
ĐỐI VỚI IC 2249
- Chân 1 (Vss): là chân mass được nối với cực âm của nguồn điện.
- Chân 2 (R) : là đầu vào tín hiệu thu.
- Các chân 3 – 7 (H1 - H5) : là đầu ra tín hiệu liên tục. Chỉ cần thu được tín hiệu tương ứng với đầu ra nào thì đầu ra đó sẽ luôn duy trì ở mức logic “1”.
- Các chân 8 – 12 (S5 – S1): là đầu ra tín hiệu không liên tục. Chỉ cần thu được tín hiệu tương ứng với đầu ra nào thì đầu ra đó sẽ duy trì ở mức logic “1” trong khoảng thời gian là 107ms.
- Chân 14 và 13 (CODE 2 và CODE 3): để tạo ra các tổ hợp mã hệ thống giữa phần phát và phần thu. Mã số của hai chân này phải giống tổ
hợp mã hệ thống của phần phát thì mới thu được tín hiệu.
- Chân 15 (OSC): dùng để nối với tụ điện và điện trở bên ngoài tạo ra dao động cho mạch.
- Chân 16 (Vcc): là chân được nối với cực dương của nguồn cung cấp


- Giải thích sơ đồ khối :
Sau khi IC phát PT2248 phát tín hiệu (2 chu kỳ) đi, tín hiệu sẽ
được mắt thu tiếp nhận rồi đưa nó đến chân RXin. Chân RXin có nhiệm vụ sẽ chỉnh lại dạng sóng của tín hiệu cho chuẩn. Sau đó, tín hiệu được đưa tới bộ lọc số. Bộ lọc số có nhiệm vụ lọc lấy các dữ liệu rồi đưa đến thanh ghi. Dữ liệu đầu tiên được lưu vào thanh ghi 12 bit. Tiếp đến, dữ liệu thứ hai sẽ được nạp vào thanh ghi. Dữ liệu đầu tiên sẽ được đưa qua bộ đệm ngõ ra nếu mã của nó khớp với mã của phần phát. Trường hợp , mã của dữ liệu không khớp với mã của phần phát thì quá trình sẽ được lặp lại.
3) Module hay LED thu tín hiệu hồng ngoại PIC 1018SCL
PIC – 1018SCL là IC thu tín hiệu hồng ngoại với những ưu điểm sau:
- Là IC có Kích thước nhỏ
- Phạm vi thu nhận tín hiệu xa (+,- 45 độ)
- Khả năng chống nhiễu tốt.

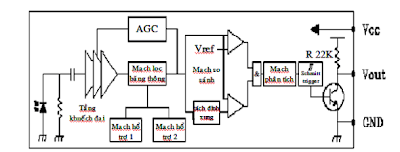

* Sơ đồ khối của PIC 1018SCL

Giải thích sơ đồ khối:
Tín hiệu hồng ngoại từ nguồn phát qua bộ truyền đến mạch thu
được led hồng ngoại nhận rồi đưa qua ba tầng khuếch đại. Sau đó tín
hiệu này được qua mạch lọc băng thông (Band Pass Filter) để chọn dãy
băng thông thích hợp.ở ngõ ra tín hiệu này được qua mạch khuếch đại (AGC) để tăng độ khuếch đại nếu cần thiết.xung này được qua mach so sánh và phân tích truớc khi vào mạch Schmitt Trigger.
Mạch Schmitt Trigger là mạch so sánh có phản hồi như hình sau:


Lúc này do Vin so sánh với tín hiệu ngõ vào V+ là điện thế trên mạch phân áp R4 – R2, nên theo sự biến thiên giữa hai mức điện áp của Vout, mạch Schimitt Trigger cũa có hai ngưỡng so sánh là VH và VL

Qua hình ta nhận thấy, mạch Schmitt Trigger là mạch so sánh Vin theo hai ngưỡng VH và VL. Khi điện áp Vin vượt qua VH thì giaù trị Vout là 0V và khi Vin thấp hơn VL thì Vout sẽ ở +Vcc (nghĩa là có sự đảo pha).
Nhiệm vụ chủ yếu của mạch Schmitt Trigger là đổi tín hiệu liên tục thành tín hiệu vuông với khả năng chống nhiễu cao.
Tín hiệu ngõ ra của mạch Schmitt Trigger qua mạch đảo sẽ cho tín hiệu ở ngõ của PIC – 1018SCL là tín hiệu đảo


Thông số kỹ thuật
- Nguồn cung cấp 2.5-5v thuờng chọn 5v
- Dòng tiêu thụ cực đại ngõ vào =0 ,Ic=1.5mA
- Tần số dao động F0=37.9KhZ
- Tín hiệu ngõ ra là tín hiệu đảo
- Mức cao ngõ ra VOH=VCC-0.5v
- Mức thấp ngõ ra VOL=0.2v
- Độ rộng xung =60us
- Hoạt động ở nhiệt độ từ-10->+60
4) LED quang - LED phát tín hiệu hồng ngoại
Ở quang trở, quang diode và quang transistor, năng lượng của ánh sáng chiếu vào chất bán dẫn và cấp năng lượng cho các điện tử vượt dãi cấm. Ngược blại khi một điện tử từ dãi dẫn điện rớt xuống dãi hoá trị thí sẽ phát ra một năng lượng E=h.f
Dải dẫn điện Dải hóa trị Dải cấm hf. Khi phân cực thuận một nối P-N, điện tử tự do từ vùng N xuyên qua vùng P và tái hợp với lỗ trống (về phương diện năng lượng ta nói các điện tử trong dãi dẫn điện – có năng lượng cao – rơi xuống dãi hoá trị - có năng lượng thấp – và kết hợp với lỗ trống), khi tái hợp thì sinh ra năng lượng.
Đối với diod Ge, Si thì năng lượng phát ra dưới dạng nhiệt. Nhưng đối với diod cấu tạo bằng GaAs (Gallium Arsenide) năng lượng phát ra là ánh sáng hồng ngoại (không thấy được) dùng trong các mạch báo động, điều khiển từ xa…). Với GaAsP (Gallium Arsenide phosphor) năng lượng phát ra là ánh sáng \vàng hay đỏ. Với GaP (Gallium phosphor), năng lượng ánh sáng phát ra màu vàng hoặc xanh lá cây. Các Led phát ra ánh sáng thấy được dùng để làm đèn báo,trang trí… Phần ngoài của LED có một thấu kính để tập trung ánh sáng phát ra ngoài.
Để có ánh sáng liên tục, người ta phân cực thuận LED. Tuỳ theo mức năng lượng giải phóng cao hay thấp mà bước sóng ánh sáng phát ra khác nhau sẽ quyết định màu sắc của LED. Thông thường, LED có điện thế phân cực thuận cao hơn điốt thông thường, trong khoảng 1,5 – 2,8V tuỳ theo màu sắc phát ra, màu đỏ: 1,4 – 1,8V, vàng: 2 – 2,5V, còn màu xanh lá cây: 2 – 2,8V, và dòng điện qua LED tối đa khoảng vài mA.
5) IC chia tần số hay IC đếm xung CD4017
CD4017 là dòng CMOS dùng đếm xung thập phân. Nó có thể đếm xung ở sườn dương và sườn âm và kết thúc 1 chu kì đếm tự động Reset. Nó được ứng dụng nhiều vào trong các ứng dụng như : điều khiển tự động, làm các công cụ âm nhạc, điện tử y sinh, hệ thống cảnh báo, điện tử công nghiệp, và thiết bị đo từ xa..
a) Sơ đồ kiểu chân và tác dụng của các chân :


+ Từ chân 1,2,3,4,5,6,7,8,9,11 tương ứng với 10 xung đầu ra của CD4014. Các chân này được xuất ra mức 1 khi số xung được đếm tương ứng với thứ tự các chân đầu ra.
+ Chân 15 là chân Reset. Khi chân này tác động ở mức 1 thì đếm sẽ bị Reset về đầu.
+ Chân 14 là chân xung đầu vào và đếm ở sườn dương
+ Chân 13 là chân xung đầu vào và đếm ở sườn âm
+ Chân 12 là chân xung báo hiệu là đã đếm xong 1 chu kì đếm ( Có nghĩa là khi CD4017 đếm từ 1 đến 5 thì chân 12 ở mức 1 và CD4017 đếm từ 6 đến 10 thì chân 12 ở mức 0).
+ Chân 8 và 16 là chân nguồn

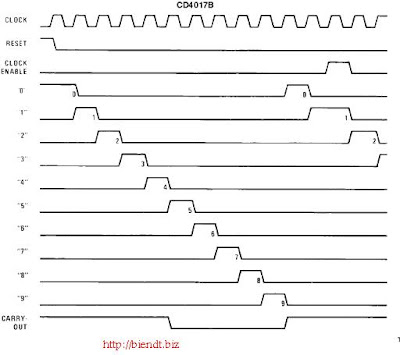

b) Bảng giá trị của CD4017

Nhìn vào bảng trên ta thấy được CD4017 nó đếm nào nhưng hiểu qua thế này : Khi xung đầu vào nó đang ở mức dương thì xung đầu tiên được đếm và khi xung đầu vào xuống mức âm thì chân 1 vẫn giữ trạng thái là ở mức 1. Khi xung đầu vào lại đến sườn dương thứ 2 thì ngày lập tức xung thứ 2 được đếm và xung đầu tiên bị mất trạng thái và xuống mức âm. Cứ như thế nó đếm đến 10 là kết thúc 1 chu kì đếm và quay trở về chu kì mới.
Nhìn vào bảng đếm để đếm tới 10 thì chân Reset luôn phải ở mức 0 và chân 13 phải ở mức âm.
C) Chú ý : CD4017 nó có thể đếm được ở 2 mức : Đếm sườn âm và Đếm sườn dương
+ Nếu mà đếm sườn dương thì :Clock vào chân 14 và Chân 13 phải nối xuống đất
+ Nếu đếm sườn âm thì : Clock được vào chân 13 và Chân 14 phải được nối lên Vcc
+ CD4017 không chỉ đếm từ 1 đến 10. Nó có thể đếm từ 1 đến 2 hay đến 3....Nhưng lớn nhất là 10 dựa vào chân Reset
6) Sơ đồ khối của mạch và giải thích sơ đồ khối

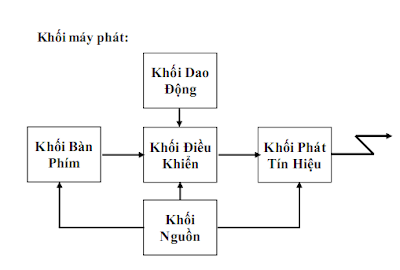

a) Sơ đồ khối của phần thu và phần phát




b) Giải thích sơ đồ khối trên
- Khối bàn phím: có nhiệm vụ tạo ra lệnh cho khối điều khiển phát tín hiệu tương ứng với một thiết bị cần điều khiển thông qua khối phát tín hiệu.
- Khối điều khiển: sẽ xử lý những thông tin từ khối bàn phím gởi đến để đưa ra lệnh điều khiển thích hợp cho khối phát, phát chuỗi tín hiệu theo dạng xung nhị phân.
- Khối tạo dao động: có nhiệm vụ tạo ra tần số xung nhịp cho các khối
điều khiển làm việc.
- Khối phát: có nhiệm vụ nhận chuoãi tín hiệu từ khối điều khiển dưới dạng điện áp, sau đó chuyển chuoãi tín hiệu điện này thành ánh sáng hồng ngoại và phát đi qua môi trường không gian đến khối thu (trên máy thu).
- Khối nhận: có nhiệm vụ nhận tín hiệu (chuỗi ánh sáng hoàng ngoại từ khối phát gởi đến, chuyển chuỗi tín hiệu này thành tín hiệu điên trở lại như ban đầu, rồi khuếch đại lên sau đó gởi đến khối giải mã.
- Khối giải mã: sau khi đã nhận được chuỗi tín hiệu điện từ khối nhận gởi đến, khối này sẽ giải mã ra bằng cách so sánh với những chuỗi tín hiệu đã được quy định sẵn trong khối, và đưa ra lệnh để điều khiển khối chấp hành(thông qua bộ đệm).
- Bộ đệm: có nhiệm vụ là giữ mức điện ổn định cho khối chấp hàn thực thi lệnh, khi có phím nào được nhấn thì tín hiệu ở ngõ ra chi được duy trì trong một không thời gian nhất định (170 ms đối với phím đơn), cho nên muốn tín hiệu được duy trì khi không còn tác động từ bàn phím thì cần phải có khối đệm.
- Khối chấp hành: chỉ có nhiệm vụ là nhận lệnh từ khối giải mã rồi thi hành lệnh đó (đóng hoặc ngắt một thiết bị nào đó).
- Khối nguồn: cung cấp điện năng cho các khối trong mạch làm việc.
7) Sơ đồ nguyên lý
a) Sơ đồ phần phát
Thạch anh dao động của PT2248 là thạch anh dao động có tần số 455Khz (vỏ bằng nhựa, có màu vàng)

Khi một phím trên bàn phím được nhấn (VD phím số 1), thì chân 10 (T1) và chân 4 (K1) thông mạch với nhau (các chân T1, K1 trên IC PT2248), lúc này ngõ ra cảu IC PT2248 trên chân 15 (TXout) sẽ phát liên tục 1 chuỗi xung điện đi vào cực B của cặp transistor Q1 (A1266),nhằm điều khiển cho 1 con led phát hồng ngoại D1 phát chuỗi xung điện này thành chuỗi ánh sáng hồng ngoại (tương ứng với chuỗi tín hiện điện trên) thông qua không gian đến IC thu hồng ngoại trên mạch thu.
Để IC PT2248 của mạch phát làm việc được cần phải có bộ tạo dao động gồm thạch anh 455Khz và 2 tụ 150pF C1 và C2.
b) Sơ đồ phần thu và điều khiển ngoại vi

Từ IC thu hồng ngoại PIC 1018 khi nhân được chuỗi ánh sáng hồng
ngoại từ mạch phát đến thì IC PIC 1018 sẽ chuyển thành chuỗi tín hiệu điện đưa ra chân 2 (Do chuỗi tín hiệu điện từ chân 2 của IC PIC 1018 là ngược với chuỗi tín hiệu điện tại ngõ ra của IC PT2248 trên mạch phát: Chân 15 IC PT2248 LOGIC 1 thì ngõ ra trên chân số 2 IC PIC 1018 lại là mức logic 0).
Để có thể khôi phục lại đúng với chuỗi tín hiệu như ban đầu thì từ chân 2 IC PIC 1018 cần phải có mạch đảo chuỗi tín hiệu lại, thông qua transistor C3198 được lấy ra từ cựa C. Tại đây chuỗi tín hiệu đã được khôi phục và khuếch đại lên đúng với chuỗi tín nhiệu ban đầu, sau đó được đưa vào chân số 2 (RXin) của IC PT2249 để điều khiển mạch chấp hành.
Từ IC PT2249 trên mạch thu khi nhân được tín nhiệu tương ứng với phím số 1 trên mạch phát, IC PT2249 sẽ điều khiển chân số 3 (HP1) lên mức logic 1 đưa vào chân led và tín hiệu ra từ 2 chân 4 và 5 tương tự như chân 1. và chân 6 và 7 của PT2249 tương ứng với phím bấm 4 và 5 trên PT2248 . khi phím 4 được bấm trên mạch phát thì trên mạch thu từ chân của PT 2249 sẽ đưa ra tín hiệu ở mức logic 1 (14) của 4017 và làm 4017 chuyển trạng thái từ chân xuất số 1 lên chân số 2 và bấm thêm lần nữa thì sẽ chuyến sang chấn số 3 và sẽ chuyển lần lượt như vậy. và bím phâm thứ 5 tương tự như vậy.
8) Nhiệm vụ và thông số của mạch
a. IC thu phát PT 2248:
IC PT2248 là một mạch tích hợp có nhiệm vụ là phát ra một chuỗi xung vuông từ chân Out khi có các tổ hợp phím được nhấn từ chân 4 – 12 thông qua Led phát hồng ngoại. Với mỗi một phím nhấn sẽ là một mã (một chuỗi xung vuông) khác nhau. Sẽ được phát đi liên tục hoặc không liên tục tuỳ vào phím được nhấn có phải là phím liên tục hay không, nếu không phải là phím liên tục thì chỉ được phát đi một lần.
b. PT 2249
IC PT2249 là một mạch tích hợp có nhiệm vụ là nhận tín hiệu (các chuỗi xung vuông gởi tới từ IC phát) từ chân IN, sau đó sẽ so sánh và giải mã để biết được thông điệp gới đến là gì rồi điều khiển các chân ngõ ra từ chân 3 – 12 trên IC.
c.Thông số
* MÔ TẢ:
Mạch thu – phát gồm 1 mạch phát và 1 mạch thu.
Mạch phát: gồm 5phím nhấn ký hiệu từ 1 đến 5tương ứng là 5
thiết bị. Nguồn nuôi 3V.
Mạch thu: 5 thiết bị. Nguồn nuôi 5V.
* ĐẶC ĐIỂM:
Mạch có thể thu phát với khoảng cách xa nhất đến 7m.
Nguồn có thể sử dụng (đối với mạch phát) là 02 tháng.
Mạch thu có thể kết nối cho 10 thiết bị khác nhau, sử dụng nguồn trực tiếp từ lưới điện.
Mạch có thể kết hợp mạch vi xử lý để điều khiển hẹn giờ, ứng dụng
trong công nghiệp và trong gia dụng.
Đây là bài viết khá rõ ràng về nguyên tắc thu phát hồng ngoại và ứng dụng trong điều khiển ngoại vi.


Đọc hết chưa, đúi chưa, có muốn làm nó luôn ko, lấy orcad ra vẽ đi, ủi đi, hàn board đi. Friend nào muốn thì lấy cái này làm đồ án môn học đi, trình bày cũng chi tiết rồi đấy.

còn nếu ko, thì down về làm. Download Here

Nguồn:http://hoiquandientu.com//read.php?581#entrymore

13/9/10

Phần mềm Proteus 7.7 SP2 vẽ mạch, mô phỏng vi điều khiển và giáo trình Proteus

Trước khi giới thiệu phần mềm thì giới thiệu một số giáo trình cho các bạn trước đây.
Giáo trình Proteus 1:(Huong dan ve mach-mo phong-PCB voi Proteus 7.1)Download Here

Giáo trình Proteus 2:(Huongdansudungproteus1)Download Here

Giáo trình Proteus 3:(Proteus - ISIS (t.Viet)-NTD upload 112p)Download Here

Giáo trình Proteus 4:(Phụ lục 2: MÔ PHỎNG BẰNG PROTEUS)Download Here

CÒN ĐÂY LÀ SOFT
Link download từ Megashare.vnn.vn Download Here

Pass download:dtt49vimaru.blogspot.com

Nếu bạn đã có file cài đặt Proteus 7.7 SP2 rồi thì chỉ cần download file Patch (bẻ khóa phần mềm)Download Here

Pass download:dtt49vimaru.blogspot.com

Lưu ý: Trước khi download tại Megashare.vnn.vn thì đăng kí tài khoản miễn phí, rồi đăng nhập vào xong mới download thì tốc độ download tại Megashare.vnn.vn sẽ rất nhanh

Hướng dẫn cài đặt
Download xong giải nén ra
B1: Nếu đã cài đặt một phiên bản nào đó của Proteus thì gỡ ra bằng cách vào Start (góc trái bên dưới mà hình) >chọn Control Panel > chọn Add or Remove Program > Chọn chương trình có tên là Proteus bấm Remove.

B2: Chạy file cài đặt pro-setup77.exe.
Bấm Next > Bấm chọn Yes > Tích vào mục Use a locally installed licence Key và bấm Next > Tiếp tục bấm Next > Bấm vào mục Browse For Key File > Tìm đến file có tên là "LICENCE". (trong cùng thư mục file cài pro-setup77.exe) bấm vào nó và bấm Open >




Hiện ra như sau

Bấm vào mục Install như hình trên nó hiện ra hình sau đây:

Bấm Yes nó hiện ra hình sau:

Bấm Close

Sau đó NEXT cho đến hết

Vào thư mục chứa flie cài đặt tìm file có tên " Proteus Pro 7.7 SP2 v 1.2" chạy file này nó hiện ra hình sau
Bấm Update Bấm OK > Close. Xong!


Sau một thời gian nếu ai bị trường hợp không vẽ được mặc dù vẫn chạy được chương trình thì làm như sau
Bấm chuột phải vào thời gian ở phía dưới góc phải màn hình chọn Adjust Date/Time




chọn TIME ZONE

Chọn time zone < GMT +7, ví dụ (GMT-07:00) Mountain Time (US & Canada) như hình dưới


Chọn xong bấm OK. Vậy là xong! Mở Proteus của bạn ra và thưởng thức

NGUỒN: http://dtt49vimaru.blogspot.com


Có công đem về cho bà con cô bác đây. em đã setup cho con WIN 7 thành công.

11/9/10

Thân gửi tất cả



Sau một thời gian thành lập, nhưng sự tham gia của tất cả chỉ là vài người, nên tôi cũng có ý định đóng cửa blog này. Nhưng, mới tôi vừa mới nhận đc sự tham gia của một người (tên Việt thì phải), Admin tôi cũng chưa biết ở lớp nào. chính vì thế, nay tôi muốn vực dậy BLOG này một lần nữa, chính vì thế
Tôi mong mọi người cùng nhau đóng góp, những ý kiến, những thành quả mà mình có được để có thể giúp được những người khác trong và ngoài ngành điện có đc những thứ để tìm. nhanh chóng và chính xác
một lần nữa, rất mong nhận đc sự đóng góp bài viết nhiệt tình từ các bạn, vì thật sự, một mình admin tôi cũng không thể gánh vác hết.


Sau khi có một chút thay đổi, các bạn có thể viết bài bằng cách nhấp vào dòng chử phía trên cùng, bên phải để viết nhé. BÀI ĐĂNG MỚI đó.



cảm ơn tất cả.
PS/: Đến với Blog. các bạn vui lòng đăng ký một địa chỉ Gmail Tại đây và gửi cho Admin qua Email thecuong.711@gmail.com hoặc d_thecuong@yahoo.com Điều này sẽ giúp các bạn sử dụng Blog với đầy đủ chức năng nhất! Vào Hướng dẫn sử dụng Blog để biết thêm Lưu ý: Blog hiển thị tốt nhất trên FireFox hoặc Google Chorme
